【产品概述】

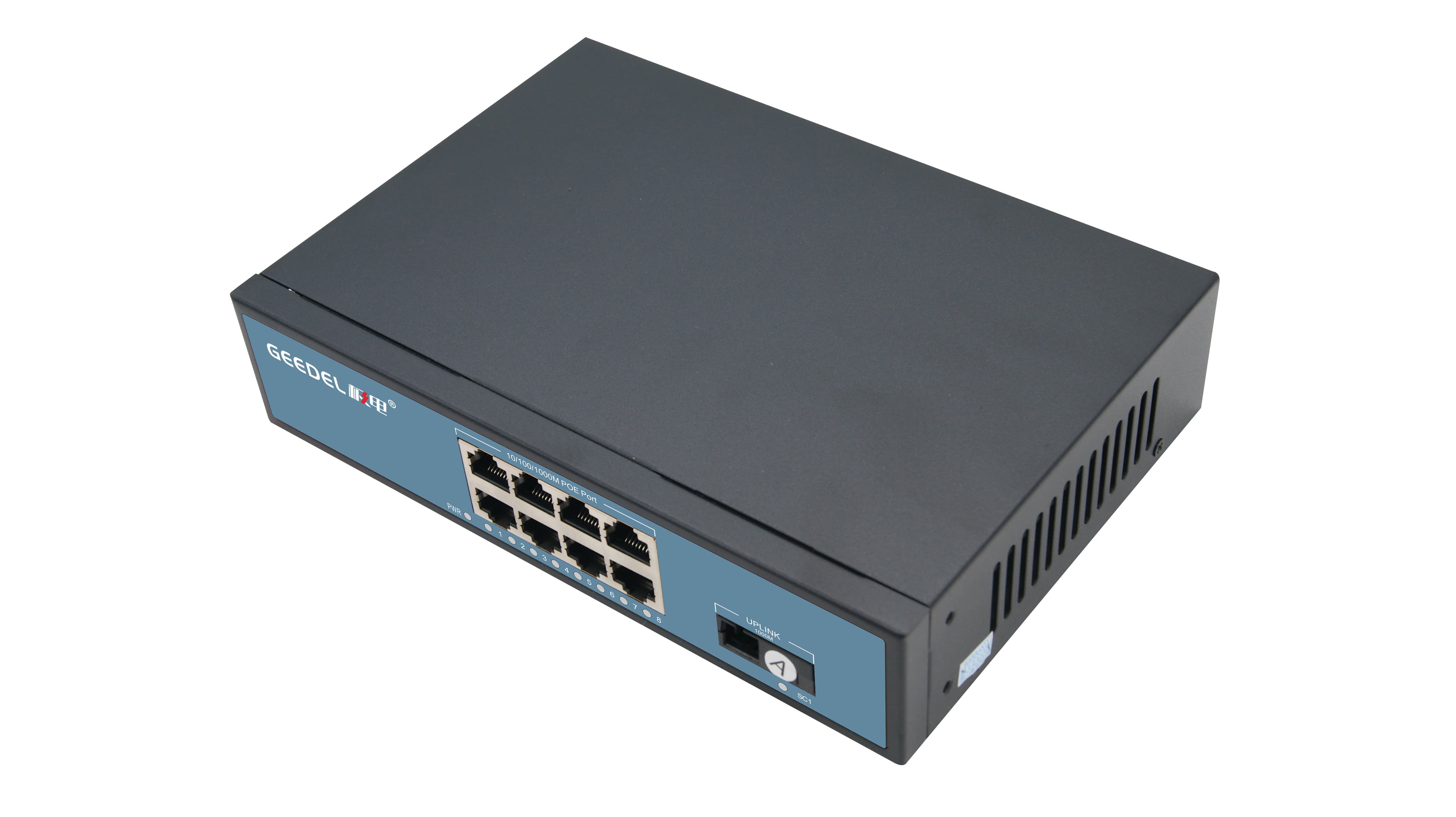

    JD-SW3009PF-SC一光八电POE百兆光纤SC口交换机，采用高质量高速率的网络IC以及最具稳定性的PoE芯片，PoE口满足802.3af或802.3at标准。集成SC口光模块，使用的波分复用技术，将两束不同波长的光信号在一根光纤传输从而实现的发送与接收，单模单纤发射光波长，A端（1310nm/1550nm)，B端（1550nm/1310nm)。本系列PoE交换机能为10/100M以太网提供无缝连接，且PoE供电端口可以自动检测符合IEEE802.3af或IEEE802.3at标准的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。

    PoE技术（Power over Ethernet）即以太网供电技术，它是指在为一些基于IP的终端（例如IP电话机，无线访问AP,网络摄像机等）传输数据信号的同时，还为此设备提供直流供电技术，这些接收直流供电的设备称为受电设备。

    具有简单便利的安装维护手段和丰富的业务特性，助力用户打造安全可靠的高性能网络。主要定位于工业园区、楼宇、厂矿、政府机关、小区宽带等用户网络的核心或汇聚层；可广泛应用于中小企业、网吧、酒店、学校等以太网接入场景。

【主要特点】

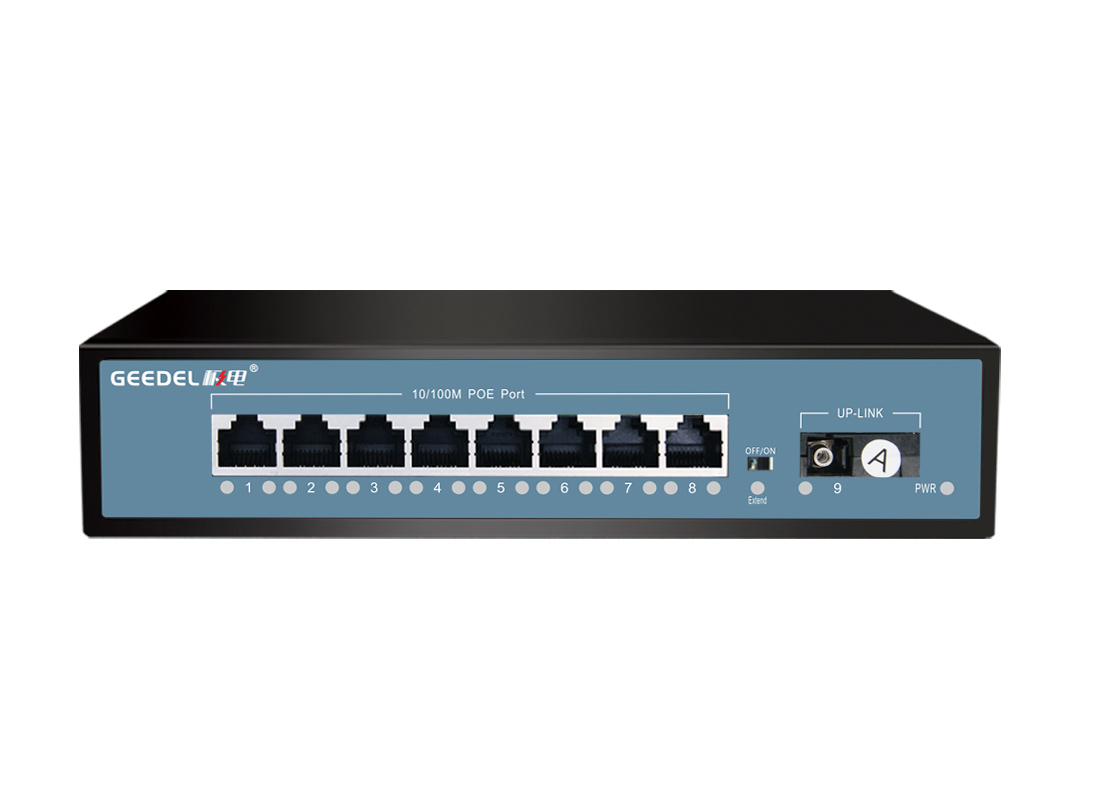

• 8个百兆PoE口+1个百兆SC光口

• 符合IEEE 802.3、IEEE 802.3u、IEEE802.3x标准

• 以太网端口支持10/100M自适应和PoE功能

• 单模光纤：1310nm，1550nm  传输距离：20/40/60/80/100/120Km

• 流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准

• 支持端口自动翻转（Auto MDI/MDIX）

• 采用存储转发的交换机制

• 所有端口支持线速交换

• 零配置特性，自动供给到自适应的设备

• 面板指示灯监控工作状态及帮助故障分析

• 附带二档一键智能拨码开关，支持VLAN&Extend(ON)/Normal(OFF)二种模式

• 支持电源4KV防雷，支持端口防雷Surge：共模2KV,差模1KV；静电ESD: 空气15KV, 接触8KV

【应用环境】

1. 城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商

2. 宽带专网: 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网

3. 多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用

4. 实时监控: 实时控制信号、图像及数据同时传输

【连接示意图】
